QDS-520CNC
详情
数控成型磨
本机适用大型零件磨削
-
全功能测试
通过各种严格的检验程序
-
选材优质
质量为第一重要考虑因素
-
先进分析
采用先进的有限元素分析方法
-
高质鑄件
采用高品质铸铁铸造
-
控制系统
控制器系统采用微软WinCE7.0平台，并搭载15寸LCD显示屏，内置平面/沟槽/轮廓等圆形对话研磨和砂轮修整程序，可以搭配各种砂轮自动修整和自动补正模式。该系统兼容FANUC和三菱程序，并支持快速砂轮功能和砂轮修整功能，同时还配备研磨排序功能，能够满足各种研磨加工需求。
-

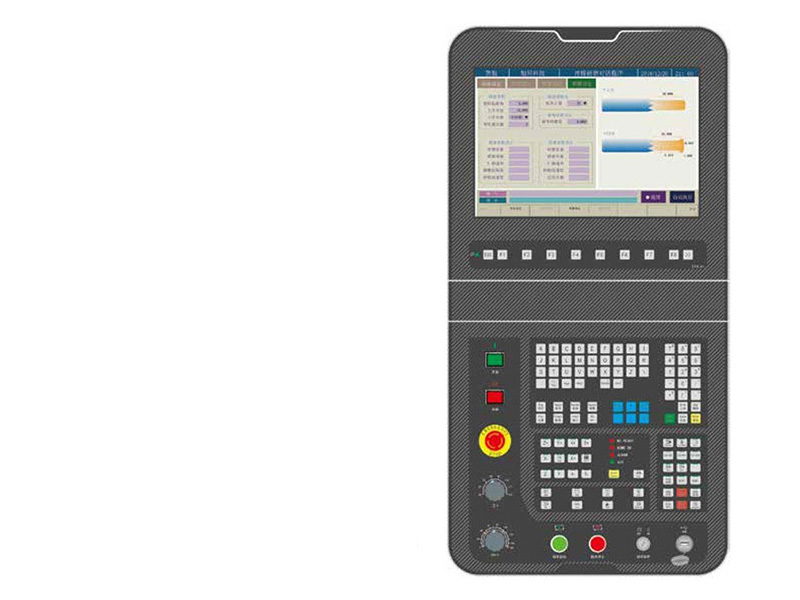

操作面板
该操作面板精美外观，按键布局合理考虑人体工学，轻松使用。图形界面展示各种研磨条件，便于掌握机器状态。支持零基础操作，定制界面方便快捷。使用高强度铝板耐洗耐用，激光刻印文字不易败坏，寿命长。
-
AE装置
经过二次开发，砂轮主轴集成的AE（声发射）装置，可实现磨削工件自动对刀、余量自动分配、磨削过程及砂轮磨损状况实时监测，控制砂轮自动修整，保持砂轮锋利，保证磨削质量。AE的防碰撞保护功能，可以在发生啃刀或偏磨时，机床执行紧急回退功能，保护工件和设备安全。
-
手轮模拟功能
手轮模拟功能可以用于检查NC程序，打开模拟功能后，机床状态由就绪变为加工中，但机床本身并未移动，手轮转动越快，机器移动越快，所有动作皆来自程序中的数据。使用该功能无需单节操作，无需程式快动，大幅度降低了测试撞机的可能，同时可以显著降低首件研磨的时间。
正佳数控成型磨QDS-520CNC | ||
机台行程 | 工作台 | 快速移动 |
X（左右）/ 500mm | 工作台尺寸/200×400 | X 0-24/min |
Y（上下）/ 400mm | T型槽（尺寸-间距数量） | Y 0-6/min |
Z（前后）/ 220mm | 工作台到地面距离 / 800mm | Z 0-6/min |
三轴功率 | 主轴 | 砂轮尺寸 |
X / 2.4Kw | 转速 / 10000RPM | 外径 / 205 |
Y / 2.4Kw | 功率 / 3.7Kw | 内孔 / 31.75 |
Z / 2.4Kw | 厚度 / 12.7 | |
电气需求 | 存储容量 | 机台外形 |
电力 / 15KVA | 水箱 / 120L | 宽*深*高 / 2100×2500×2150 |
气压 / 6KG/cm² | 整机质量 / 2600kg | |
冲棒磨床 | ||
加工能力 | 功能部件 | 主轴 |
研磨长度 / 200mm | 转台型号/125 | 砂轮夹持范围 / φ40-φ205 |
研磨直径 / 33mm | 修整器转速 / 0-3000rpm | 主轴转速 / 0-10000RPM |
滚轮 / R0.1-R1 | ||
夹具 | 产品精度 | |
V型、三寸卡盘 | 轮廓度 / ≤0.005mm | |
对称度 / ≤0.005mm | ||
椭圆冲棒磨 | ||
加工能力 | 功能部件 | 主轴 |
研磨长度 / 100mm | 转台型号/125 | 砂轮夹持范围 / φ40-φ205 |
研磨直径 / 33mm | 修整器转速 / 0-3000rpm | 主轴转速 / 0-10000RPM |
滚轮 / R0.1-R1 | ||
夹具 | 产品精度 | |
V型、三寸卡盘 | 轮廓度 / ≤0.005mm | |
对称度 / ≤0.005mm | ||
