正佳精机-无心磨床和外圆磨床有什么区别？该如何选择
无心磨床和外圆磨床是两种常见的磨削设备，主要用于圆柱形工件的精密加工，但它们的原理、结构和应用场景有显著区别。以下是两者的主要差异：
1. 工作原理

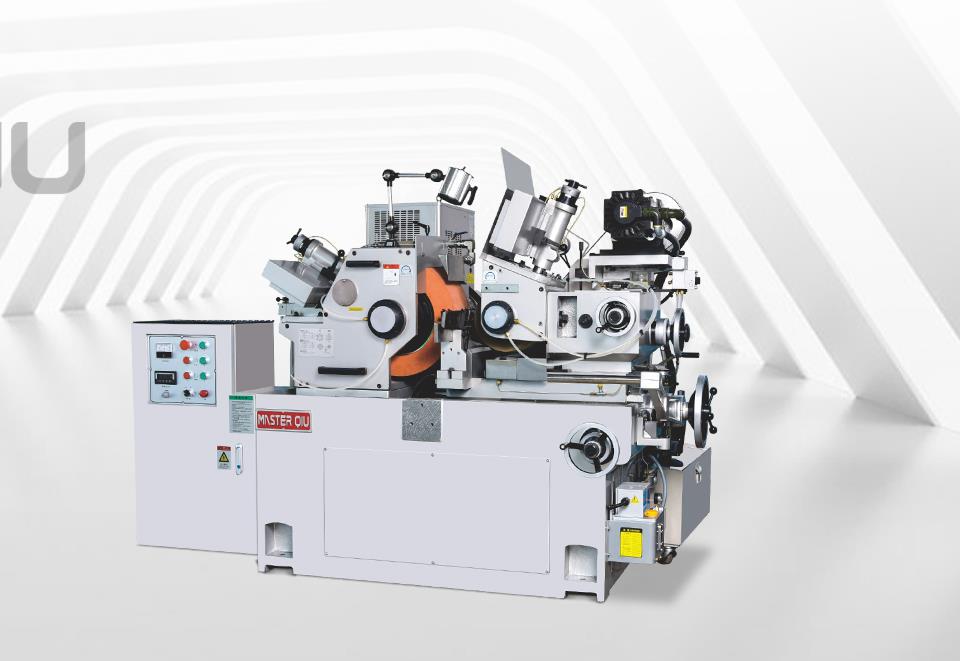

无心磨床（Centerless Grinder）
无需顶尖或卡盘固定工件，工件通过托板支撑，由导轮（调节轮）和砂轮共同驱动旋转并完成磨削。
依靠工件的外圆表面自身定位，通过调整导轮角度和砂轮位置实现进给。
适合大批量、小型圆柱件（如轴、销、衬套）的连续加工。
外圆磨床（Cylindrical Grinder）
工件需通过顶尖、卡盘或夹具固定，由头架驱动旋转，砂轮径向进给进行磨削。
通过工件两端的中心孔或夹持面定位，适合长轴、阶梯轴等需高同轴度的零件。
2. 结构差异
无心磨床
核心部件：砂轮（磨削轮）、导轮（橡胶粘结，控制转速和进给）、托板（支撑工件）。
无头架/尾架，工件自由悬浮在砂轮和导轮之间。
外圆磨床
核心部件：头架（驱动工件旋转）、尾架（支撑工件）、砂轮架（径向进给）。
可选附加功能：如数控系统、斜轴磨削（锥度加工）等。
3. 加工特点
| 对比项 | 无心磨床 | 外圆磨床 |
|---|---|---|
| 装夹方式 | 无需装夹，靠托板支撑 | 需顶尖、卡盘或夹具固定 |
| 加工效率 | 高（连续进给，适合大批量） | 较低（单件或小批量） |
| 精度 | 通常±0.002mm左右 | 更高（可达±0.001mm，依赖装夹） |
| 适用工件 | 简单圆柱、无中心孔小件 | 长轴、阶梯轴、锥面、复杂轮廓 |
| 自动化 | 易于实现自动化送料 | 需人工或机械手辅助装夹 |
4. 典型应用
无心磨床：轴承滚子、活塞销、针阀体、小型精密轴类。
外圆磨床：机床主轴、汽车曲轴、丝杠、高精度阶梯轴。
5. 优缺点
无心磨床优势：
效率高，适合大批量生产。
无装夹变形，对薄壁件友好。
无需预加工中心孔。
缺点：
不适用于非圆柱形或带键槽/螺纹的工件。
调整复杂（需匹配导轮角度、托板高度等）。
外圆磨床优势：
灵活性高，可加工复杂外形（如锥面、端面）。
适合单件或小批量高精度需求。
缺点：
装夹时间长，易因夹紧力导致变形。
总结选择依据
选无心磨床：大批量简单圆柱件、无中心孔工件。
选外圆磨床：复杂形状、长轴类、超高精度或小批量定制加工。
